鑄鐵平尺相關參數：
鑄鐵平尺（統稱平尺）用于檢驗工件的直線度和平面度。檢驗方法有光隙法、直線偏差法和斑點法（即涂色法）。
常用的鑄鐵平尺有Ⅰ字、Ⅱ字形平尺和橋型平尺兩種。Ⅰ字、Ⅱ字形平尺用于檢驗狹長導軌平面的直線度，亦可作為過橋來檢驗兩導軌平面的平行度；橋型平尺不僅可檢查狹長導軌平面的直線度，而且可作為刮削狹長導軌面時涂色研點的基準研具。
鑄鐵平尺分為00、0、1和2四個精度等級。各種精度鑄鐵平尺的直線度公差和任意200mm長度上的直線度公差.
鑄鐵平尺側面對工作面的垂直度公差為工作面直線度的5倍.
鑄鐵平尺使用前，應把工作面和被測量面清洗干凈，不得有銹蝕、斑痕及其他缺陷存在，
否則將直接影響測量精度和“拉毛”平尺及導軌表面。使用時，應根據不同的要求選用不同的精度等級的鑄鐵平尺。

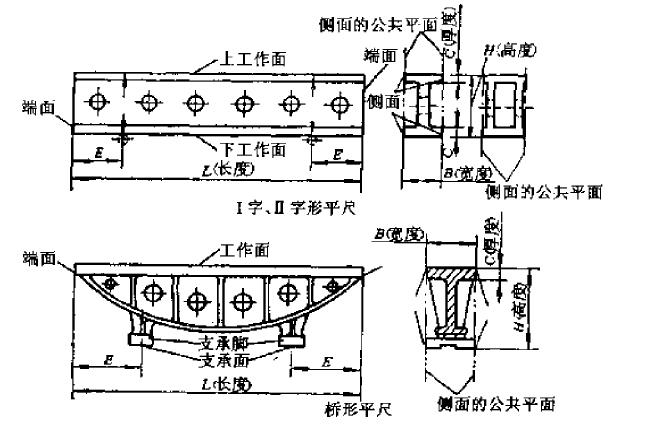

各種鑄鐵平尺的規格尺寸:

規格	Ⅰ字、Ⅱ字形平尺				橋型平尺
	L	B	C (不小于)	H (不小于)	L	B	C (不小于)	H (不小于)
400	400	30	8	75	-	-	-	-
500	500	30	8	75	-	-	-	-
630	630	35	10	80	-	-	-	-
800	800	35	10	80	-	-	-	-
1000	1000	40	12	100	1000	50	16	180
1250	1250	40	12	100	1250	50	16	180
1600	1600	45	14	150	1600	60	24	300
2000	2000	45	14	150	2000	80	26	350
2500	2500	50	16	200	3500	90	32	400
3000	3000	55	20	250	3000	100	32	400
4000	4000	60	20	280	4000	100	38	500
5000	-	-	-	-	5000	110	40	550
6300	-	-	-	-	6300	120	50	600
